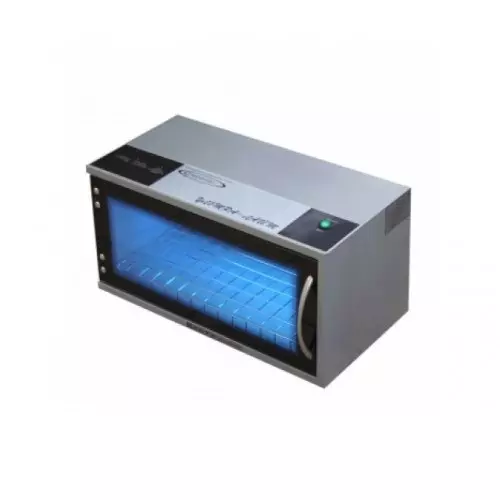

Камера КБ-«Я-ФП»-03

Описание

Камера УФ-бактерицидная для хранения стерильных медицинских инструментов КБ-03-"Я"-ФП

НАЗНАЧЕНИЕ

Камера предназначена для хранения предварительно простерилизованных медицинских инструментов с целью предотвращения их вторичной контаминации микроорганизмами. ВНИМАНИЕ! Камера не предназначена для стерилизации и дезинфекции инструментов!
Камера обеспечивает постоянную готовность к работе медицинских инструментов в процессе их длительного (до 7 суток) хранения.
Камеру размещают в операционных, перевязочных, смотровых, стоматологических кабинетах и других помещениях, где требуется работа со стерильными медицинскими инструментами.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Камера работает от сети переменного тока напряжением (220 +/- 22) В, частотой 50 Гц.
Мощность, потребляемая камерой от сети переменного тока, не более 40 ВА.
Облученность от источника УФ-излучения типа PHILIPS TUV 15 Long Live до наиболее удаленной точки внутри камеры на длине волны 253,7 нм не менее 10 Вт/м2
Время непрерывной работы камеры не более 168 часов.
Время выхода камеры на рабочий режим не должно превышать 10 мин.
Усилие, прилагаемое к ручке, необходимое для открывания крышки камеры не более 20Н.
Камера имеет металлическую решетку из нержавеющей стали для размещения инструмента, выдерживающую равномерно распределенную нагрузку не более 100 Н.
По электробезопасности камера соответствует требованиям ГОСТ 12.2.025 и выполнена по классу защиты 1 тип Н.

Габаритные размеры камеры 490х250х290 мм.
Масса камеры не более 5 кг.
Средняя наработка на отказ не менее 1500 часов.
Средний срок службы не менее 5 лет.
Наружные поверхности камеры допускают дезинфекцию способом протирания дезинфицирующими средствами, зарегистрированными и разрешенными в РФ для дезинфекции поверхностей по режимам, регламентированным действующими документами по применению дезинфицирующих средств, утвержденными в установленном порядке. Внутренние поверхности камеры устойчивы к обработке способом протирания 6% раствором перекиси водорода.
Условия эксплуатации камеры соответствуют климатическому исполнению УХЛ 4.2 по ГОСТ Р 50444-92: температура от +10 С до + 35 C ; относительная влажность - 80 % при температуре 25 С.

КОМПЛЕКТ ПОСТАВКИ

В комплект поставки камеры входят:
Камера УФ-бактерицидная для хранения стерильных медицинских инструментов КБ-03-"Я"-ФП - 1 шт.
Тара упаковочная - 1 шт.
Паспорт - 1 экз.


УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Камера состоит из:
корпуса с прозрачной крышкой из стекла М-1 "триплекс" с титановым покрытием, полностью задерживающим УФ-излучение
металлической решетки для укладки стерильных инструментов
светотехнической части (бактерицидная лампа PHILIPS TUV 15 W LL, пускорегулирующая аппаратура, блок управления и контрольно-измерительные приборы).
Пускорегулирующая аппаратура выполнена по стартерной схеме.
Подключение камеры к сети питания осуществляется с помощью трехпроводного сетевого кабеля, один из проводов которого - заземляющий. На панель блока управления вынесены:
Выключатель "Электропитание".
Таймер, который выполняет вспомогательную функцию и облегчает работу медицинского персонала. Он показывает режимы поддержания стерильности бактерицидной лампы (8000 часов).
Светодиоды:
красный - "подготовка инструментов к использованию"
зеленый - "инструменты к использованию готовы"
показывают текущие этапы обработки внутреннего объема камеры УФ-излучением в соответствии с порядком работы.
Бактерицидная лампа включена при закрытом положении крышки и отключается при открывании крышки. Прозрачная крышка камеры перекрывает УФ-излучение бактерицидной лампы, обеспечивая защиту от него оператора и предоставляет возможность выбрать инструмент не открывая крышки.
Звуковой сигнал: в камере установлен пьезоизлучатель, издающий звуковой сигнал, который включается после открывания дверцы и предупреждает, что время открывания дверцы камеры ограничено.
Принцип работы основан на применении УФ-излучения, источником которого является бактерицидная лампа PHILIPS TUV 30 W LL. Более 60% излучения приходится на излучение с длинной волны 253,7 нм, обеспечивающее максимальное бактерицидное действие.
Целесообразно использовать камеру в режиме постоянного включения, делая перерыв только на перезагрузку (1 раз в 7 дней). При таком режиме работы бактерицидная лампа подлежит замене 1 раз в год (через 8000 часов).

ПОРЯДОК РАБОТЫ

Загрузку камеры проводят в асептических условиях. Персонал, проводящий загрузку камеры, должен использовать при этом стерильную спецодежду и резиновые перчатки.
Стерильные инструменты раскладываю стерильным корнцангом или пинцетом в один слой, продвигаясь от задней стенки камеры к передней.
Время загрузки камеры не должно превышать 10 минут.
После загрузки материала крышку закрывают и не открывают в течение 2,5 минут. При этом на панели управления в течение 2,5 минут горит красный светодиод "подготовка инструментов к использованию".
После окончания времени обработки материала, через 2,5 минуты, загорается зеленый светодиод "инструмент к использованию готов".
После окончания времени обработки материала (через 2,5 минуты) загорается зеленый светодиод "инструменты к использованию готовы".
Если крышка была открыта более 10 минут, все инструменты вновь подлежат стерилизации, а камера повторной перезагрузке.
Простерилизованные инструменты допускается хранить в камере с включенной бактерицидной лампой не более 7 суток.
По истечении 7 суток эксплуатации камера должна быть подвергнута обработке согласно эксплуатационной документации, а оставшиеся в камере неиспользованные инструменты должны быть вновь простерилизованны одним из разрешенных для этого методом.
Звуковой сигнал, издаваемый пьезоэлементом, вмонтированным в корпус камеры включается после открывания дверцы и предупреждает мед. персонал, что время нахождения камеры с открытой дверцей ограниченно режимами поддержания стерильности.
