Наконечник турбинный кнопочный НТКС-300-1«СЗМ»M4,B2, (ш/п дюймового исполнения с керамическими шарами системой Clean Head – чистая голова)

Описание

Характеристики НТКС-300-1 «СЗМ» М4 (ш/п-керамика)

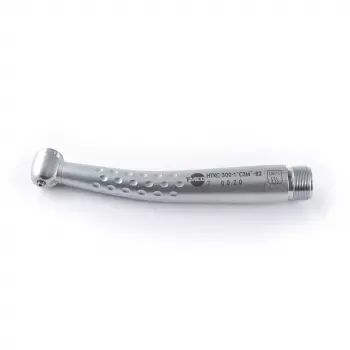

Наконечник турбинный кнопочный стоматологический НТКС - 300 - 1 «СЗМ» М4 (ш/п-керамика) с нормируемым в динамике радиальным биением и входящими в конструкцию специальными шарикоподшипниками, предназначен для закрепления режущих инструментов с диаметром хвостовика 1,6 мм и передачи им вращения от бормашины.

Устройство наконечника и его основные составные части изображены на рисунке 1.

Наконечник состоит из головки (1) с роторной группой, кнопки (2), ручки (3), насадки (4) и прокладки (5).

Вращение инструмента, зафиксированного в зажимном устройстве, осуществляется при помощи роторной группы,  состоящей из радиальной турбинки, вращающейся в двух шарикоподшипниках с защитными шайбами.

Вращение турбинки осуществляется за счет энергии сжатого воздуха, подводимого к ней по трубке (6).

Отработанный воздух в четырехканальных наконечниках отводится в шланг бормашины по трубке (7), а в двухканальных – в атмосферу через отверстия в корпусе.

Наконечник снабжен системой охлаждения инструмента и операционной зоны обработки.

Охлаждающая вода попадает на инструмент по трубке (8). Воздух охлаждения инструмента: по трубке (9) – для четырехканального присоединения (М4).

При одновременной подаче в систему воды и воздуха, после выхода их из отверстий у головки, вокруг инструмента образуется водно-воздушный факел, охлаждающий зону обработки.

С целью повышения ресурса в наконечнике предусмотрена замена вышедшей из строя роторной группы.

Для герметизации трубок (6), (7) и трубок (8) и (9) системы охлаждения служит прокладка (5).

В комплект поставки входит:

• Стоматологический наконечник НТКС-300-1 «СЗМ» М4 (ш/п - керамика).
• Коробка
• Паспорт изделия

Гарантия на данный наконечник: 6 месяцев

В НТКС-300-1 «СЗМ» М4 (ш/п - керамика) используются долговечные керамические шарикоподшипники.

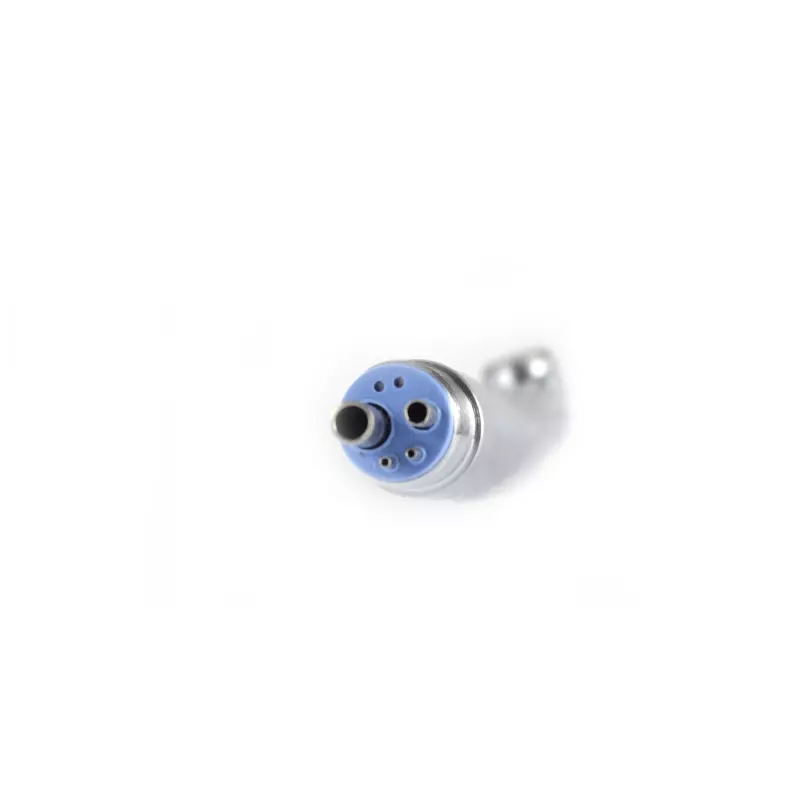

НТКС-300-1 «СЗМ» М4 имеет четырехканальный разъём подключения.

Область применения НТКС-300-1 «СЗМ» М4 с керамическими шарикоподшипниками – терапевтическая и ортопедическая стоматология.
